Metalo pjovimo proceso inventorius, kuris apdirbimo būdas yra tinkamesnis?

Apdirbimo srityje metalo pjovimas yra pats elementariausias ir dažniausiai naudojamas metalaspjovimo apdorojimasyra padalintas į daugybę rūšių, yra tekinimas, gręžimas, gręžimas, obliavimas, prapjovimas, frezavimas ir šlifavimas. Šiandien jūs suprasite šiuos procesus, kad būtų galima geriau pritaikyti faktinį apdorojimą.

1. Tekinimas

Tekinimas reiškia ruošinio sukimąsi kaip pagrindinį judesį, pjovimo įrankis juda tiesia linija kaip pjovimo proceso pastūmos judėjimas.

Taikomi scenarijai: cilindrinių, kūginių, galinių paviršių ir kitų besisukančių kėbulo dalių apdirbimas

Apdirbimo įranga: CNC tekinimo staklės, paprastos tekinimo staklės

Privalumai:

Tinka didelio tikslumo sukamųjų dalių apdirbimui

Stabilus pjovimo procesas, geresnė paviršiaus kokybė

Gali būti vidinis ir išorinis apvalus, sriegimo, griovelio ir kitokio apdorojimo

Trūkumai:

Netinka sudėtingoms nesisukančių dalių formoms

Ribotos galimybės apdoroti asimetrinius ruošinius

2. Frezavimas

Frezavimas reiškia frezavimo pjoviklio sukimąsi kaip pagrindinį judesį, ruošinio arba frezavimo pjovimo pjovimo judesį kaip pastūmos judesį.pjovimo apdorojimasmetodas.

Taikomos scenos: plokštumos, paviršiaus, griovelio, krumpliaračio ir kitų sudėtingų formų apdorojimas

Apdirbimo įranga: vertikali frezavimo staklės, horizontalioji frezavimo staklės, CNC apdirbimo centras

Privalumai:

Taikoma įvairioms sudėtingos formos dalims

Gali atlikti kelių ašių jungčių apdorojimą, pavyzdžiui, penkių ašių frezavimą

Didesnis gamybos efektyvumas, tinkamas masinei gamybai

Trūkumai:

Greitesnis pjovimo įrankių susidėvėjimas, didesnės išlaidos

Didesni standumo reikalavimai staklėms

3. Obliavimas

Obliavimas reiškia pjovimo apdorojimo metodą, kai obliavimo įrankis ir ruošinys atlieka slenkamuosius judesius horizontalia kryptimi vienas kito atžvilgiu tiesia linija.

Taikomos scenos: didelis plokštumas, kreipiamasis bėgis ir kitas ilgas eigos apdorojimas

Apdirbimo įranga: ožinis oblius, oblius su stačiakampiu galvute

Privalumai:

Tinka didelių gabaritų ruošiniams apdirbti

Paprasta įrangos struktūra, lengva priežiūra

Trūkumai:

Mažas apdirbimo efektyvumas, palaipsniui pakeičiamas frezavimu

Tikslumas ir paviršiaus kokybė apskritai

4.Šlifavimas

Šlifavimas reiškia ruošinio paviršiaus apdirbimo būdą, sukant abrazyvinį įrankį dideliu linijiniu greičiu.

Taikomi scenarijai: didelio tikslumo paviršiaus apdirbimas, kietų medžiagų apdaila

Apdorojimo įranga: paviršinis šlifuoklis, cilindrinis šlifuoklis, becentris šlifuoklis ir kt.

Privalumai:

Didelis apdirbimo tikslumas iki mikronų lygio

Tinka grūdintam plienui, keramikai ir kitoms kietoms bei trapioms medžiagoms

Trūkumai:

Mažesnis apdirbimo efektyvumas

Dėl šlifavimo disko nusidėvėjimo reikia reguliariai tvarstyti

5. Gręžimas

Gręžimas reiškia pjovimo būdą, kai gręžimo įrankis juda ruošinio atžvilgiu ir atlieka ašinį pastūmos judesį, kad apdirbtų ruošinio skyles.

Taikomos scenos: skylių apdorojimas, pvz., kiaurymė, aklina anga, srieginė apatinė anga ir kt.

Apdirbimo įranga: gręžimo staklės, apdirbimo centras, tekinimo staklės

Privalumai:

Specializuotas skylių apdirbimui, didelis efektyvumas

Galima derinti su įvairiais grąžtais, tokiais kaip sukamieji grąžtai, centriniai grąžtai, gilių skylių grąžtai ir kt.

Trūkumai:

Taikoma tik skylių apdirbimui, viena funkcija

Lengvai nukreipiamas ir sunkiai pašalinamos drožlės giliųjų skylių apdirbimo metu.

6. Nuobodu

Gręžimas reiškia pjovimo metodą, kai pagrindinis judesys naudojamas gręžimo įrankio sukimasis, o ruošinys arba gręžimo įrankis – padavimo judesys.

Taikoma scena: didelio dydžio skylė, dėžutės tipo dalys, tokios kaip variklio blokas

Įranga: Gręžimo staklės, apdirbimo centras

Privalumai:

Didelio tikslumo skylių apdorojimas, ypač didelio skersmens gilios skylės

Gali vienu metu užbaigti frezavimą, sriegimą ir kitą sudėtinį apdorojimą

Tinka sunkiems, dideliems ruošiniams

Trūkumai:

Didelės investicijos į įrangą, tinkančią profesionaliam apdirbimui

Mažų skylių apdorojimo efektyvumas nėra toks geras kaip gręžimas

7. Broaching

Pratraukimas reiškia traukimo jėgos panaudojimą, veikiant ašiniu judesiu apdorojant ruošinio vidinį ir išorinį paviršių.pjovimo apdorojimasmetodus.

Taikoma scena: vidinis griovelis, įpjova, formos skylė ir kitas paketinis apdorojimas

Apdorojimo įranga: praveržimo mašina

Privalumai:

Sudėtingos formos gali būti apdirbamos vienu važiavimu

Didelis apdirbimo tikslumas, gera paviršiaus kokybė

Trūkumai:

Didelė pjovimo įrankio kaina, tinka tik masinei gamybai

Ribotas apdirbimo diapazonas, netinka vienetinei mažų partijų gamybai

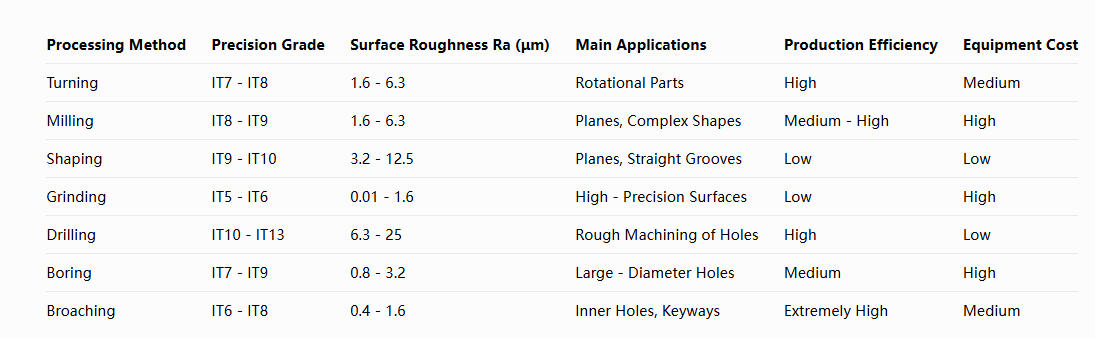

Kaip pasirinkti tinkamą apdirbimo būdą?

Pasirinkite pagal detalės formą:

Sukamoms dalims pageidautina sukti

Apsvarstykite galimybę frezuoti lygiems paviršiams arba sudėtingoms formoms

Siaura plokštuma gali pasirinkti obliavimą

Pasirinkite pagal tikslumo reikalavimus:

Aukšti tikslumo reikalavimai rinkitės šlifavimą arba pragręžimą

Tekinimas arba frezavimas bendram tikslumui

Pasirinkite pagal gamybos partiją:

Apsvarstykite galimybę masinei gamybai naudoti prakišimą arba specialias stakles

Vienetas mažų partijų pasirinkimas bendrosios paskirties staklių, tokių kaip tekinimo staklės, frezavimo staklės

Pasirinkite pagal medžiagos kietumą:

Vertinant šlifavimą, pirmenybė teikiama didelio kietumo medžiagoms

Bendroms metalinėms medžiagoms naudojami įvairūs metodai

Tinkamo pjovimo metodo pasirinkimas gali žymiai pagerinti apdirbimo efektyvumą ir kokybę! Kiekvienas apdorojimo metodas turi savo unikalių pranašumų, o taikomi scenarijai faktinėje gamyboje dažnai reikalauja kelių procesų derinio.
