Kokio tipo deimantų įrankiai yra?

Deimantas turi ypač didelio kietumo ir atsparumo dilimams pranašumus, mažą trinties koeficientą, aukštą elastinį modulį, aukštą šilumos laidumą, mažą šiluminio išsiplėtimo koeficientą ir mažą afinitetą su neferiškais metalais. Šiuo metu tai yra labai didelio kietumo įrankių medžiaga. Taigi, kokių deimantų įrankių yra? Stebėkime „Zhongyeda“ redaktorių, kad pasižiūrėtume!

Deimantų įrankių tipai:

Deimantų įrankiaiyra padalintos pagal įrankių struktūrą: daugiausia naudojami įrankiams, frezuojantiems pjaustytuvams, reameriams, gręžimo gabalėliams, padengtoms priemonėms ir kitoms nestandartiniams formavimo įrankiams.

1. Deimantiniai peiliukai

1. Standartiniai peiliukai: Vieno kristalų deimantiniai peiliukai daugiausia naudojami vieno taško deimantų tekinimo staklėms ar kitoms tikslioms tekinimo staklėms. Paviršiaus šiurkštumas gali pasiekti RZ0.1-0.05 μm, kai apdorojant ne šaldytinius metalus. Polycristalline Diamond (PCD) ašmenys paprastai naudojami tekinimo stakliuose, apdirbimo centruose ir kt., Daugiausia skirta pasukti ir nuobodžiai. Palyginti su tradiciniais lydinio ašmenimis, gali būti naudojamas didesnis tiekimas ir linijinis greitis; Ašmenų gyvenimas taip pat labai pagerėja, palyginti su karbido ašmenimis; Tuo pačiu metu PCD ašmenų apdorotos ruošinio paviršiaus apdaila gali geriausiu atveju pasiekti RA0.2.

2. Nestandartiniai peiliukai: daugiausia naudojami kai kurioms darbo sąlygoms, turinčioms sudėtingas konstrukcijas, griežtus tolerancijos reikalavimus ir sudėtingas apdorojimo procedūras. Naudojant mašinomis pritvirtintus polikristalinio deimanto (PCD) nestandartinius ašmenis, gali žymiai pagerinti apdorojimo efektyvumą. Tuo pačiu metu mašinų užsegamos struktūros naudojimas gali sumažinti gamybos sąnaudas.

2. Deimantinis frezavimo ašmenys

Polycristalline Diamond (PCD) frezavimo ašmenys su frezavimo pjaustytuvų diskais arbafrezavimo pjaustytuvasStrypai, paprastai naudojami frezavimui lėktuvams ir laipteliams. Linijinis greitis gali būti net 2500–3000 m/min. Palyginti su karbido ašmenimis, įrankio tarnavimo laikas padidėja 5–10 kartų. Tai yra neferško metalo paviršiaus frezavimo, pavyzdžiui, automobilių aliuminio lydinio cilindrų galvutės, motociklų dėžutės ir pelėsių lėktuvai, pasirinkimas! Kainos ir našumo santykis yra labai tinkamas.

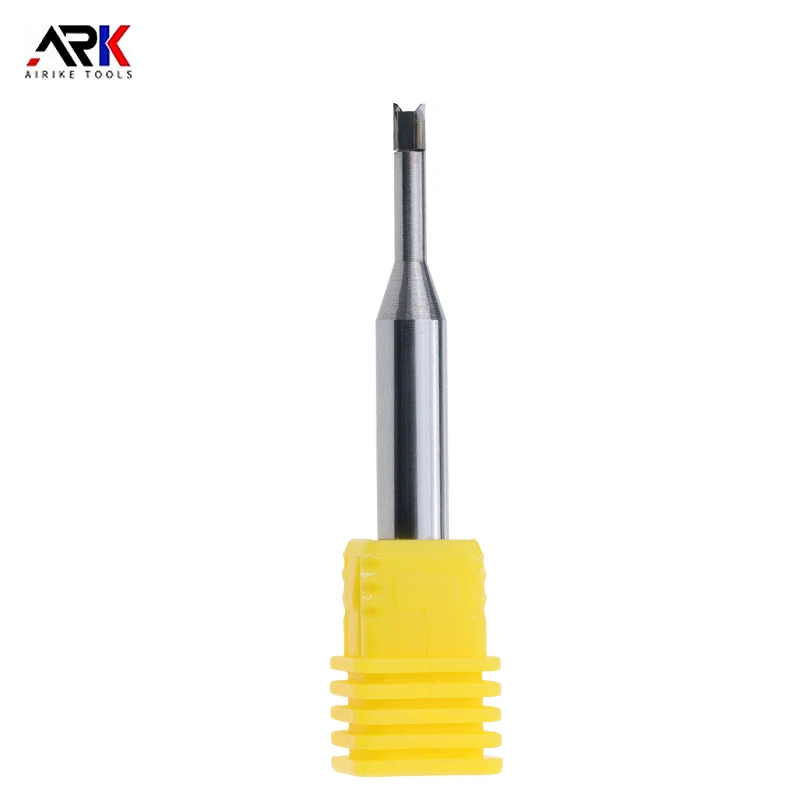

3. Deimantų strypų frezavimo pjaustytuvas

Deimantų strypų frezavimo pjaustytojai yra padalyti į vieno kristalų deimantų frezavimo pjaustytuvus ir polikristalinio deimanto (PCD) frezavimo pjaustytuvus.

Polycristalline deimantų (PCD) strypų frezavimo pjaustytuvai yra suskirstyti į dvi rūšis. Vienas iš jų yra per centro frezavimo pjaustytuvas, kuris gali būti naudojamas ruošinio paviršiaus prasiskverbimui vertikaliai išilgai ašies. Malimo duobėms panašiems ruošiniams efektyvumas bus žymiai pagerintas. Kitas yra ne centrinis frezavimo pjaustytuvas. Šio tipo frezavimo pjaustytuvas paprastai išpjauna ruošinį radialiai, o CNC programavimo metu malūnų viršininkai, laipteliai, paviršiai ir kitos dalys.

4. Deimantinis reameris

Deimantinis reameris, paprastai atsižvelgiant į skersmens dydį, naudoja lydinio matricą arba plieninę matricą, o pjovimo kraštų skaičius yra 2 ar daugiau.

Šio tipo įrankis daugiausia naudojamas skylėms apdoroti, turint griežtus tolerancijos reikalavimus ir aukštus apdailos reikalavimus. Tiek per skylutes, tiek akluosius skylutes galima apdoroti. Šio tipo įrankio apdorotų skylių apdaila gali pasiekti iki Ra0.1.

5. Deimantinis gręžimo bitai

Polycristalline Diamond (PCD)Gręžimo bitai paprastai gaminami iš lydinio ar plieninių substratų pagal skersmenį. Polikristalinio deimanto (PCD) gręžimo bitai gręžkite skylutes tiesiai ant ruošinio. Pačiame ruošinyje nėra skylių, o tikslumo reikalavimai nėra dideli. PCD gręžimo bitai yra tinkami tik apdirbimo centrinei įrangai.

„Polycristalline Diamond“ (PCD) gręžimo bitai daugiausia apima: PCD skylių išplėtimo gręžtuvus, PCD laiptelius gręžimo gabaliukus, PCD susukimo gręžtuvus, PCD plokščio dugno gręžimo gabaliukus ir kt.

6. Deimantų padengti įrankiai

Deimantų dengtos priemonės Naudokite CVD metodą, kad tiesiogiai nusodintumėte 1-25 μm deimantų plėvelę ant substrato, tokio kaip cemento karbidas ar keramika. Jie gali būti naudojami įrankiams su sudėtingomis geometrinėmis formomis ir yra idealūs įrankiai, skirti apdoroti sunkiai perdirbamas medžiagas.

Įrankių tipai, tinkantys dengimui: ašmenys, malimo pjaustytuvai, gręžimo gabalėliai, reameriai, formuojantys pjaustytuvai ir kt.

7. Deimantų formavimo įrankis

Polycristalline Diamond (PCD)Formavimo įrankis priklauso „Rotary“ įrankiui. Jo pranašumas yra didelis apdorojimo efektyvumas. Tai gali sumaldyti kelias laiptelius tuo pačiu metu ir užtikrinti santykinai tikslius geometrinius nuokrypius. Pagal skirtingus apdorojimo metodus jis suskirstytas į du tipus. Vienas iš jų yra ašinis apdorojimas ir vienkartinis formavimas; Kitas yra CNC programavimas ir trajektorijos apdorojimas. Įrankių laikiklis turi BT rankeną, HSK rankeną, tiesią rankeną ir kt.

Čia dalijamasi aukščiau pateiktais deimantų įrankių tipais. Yra daugybė deimantų įrankių tipų, turinčių reikšmingų našumo skirtumų. Taip pat labai skiriasi įvairių tipų deimantų įrankių struktūra, paruošimo metodas ir taikymo laukas.
